MCI hat die technische Ausstattung der Besprechungs- und Konferenzräume in der Erweiterung des Zentrums für Angewandte Luftfahrtforschung (ZAL) erfolgreich umgesetzt. Ziel des Projekts war die Implementierung innovativer Medientechniklösungen, um optimale Kommunikations- und Kollaborationsmöglichkeiten zu schaffen.
(Bild: Studio Hamburg MCI GmbH)

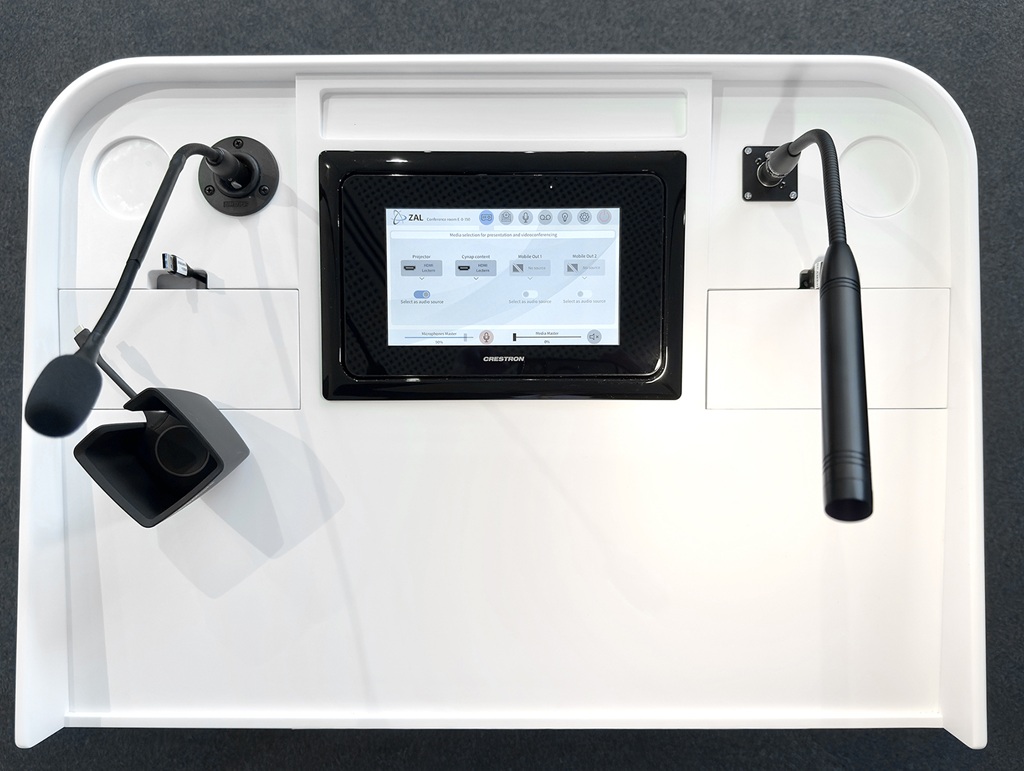

Der große, für Veranstaltungen gedachte Konferenzraum im Erdgeschoss ist mit einem Rednerpult ausgestattet, das identisch zu den bereits bestehenden Pulten im Bestandsbau des ZAL ist. Videokonferenzen können über einen fest installierten Raum-PC von Wolfvision durchgeführt werden, der gängige Plattformen wie Microsoft Teams, Zoom und WebRTC unterstützt.

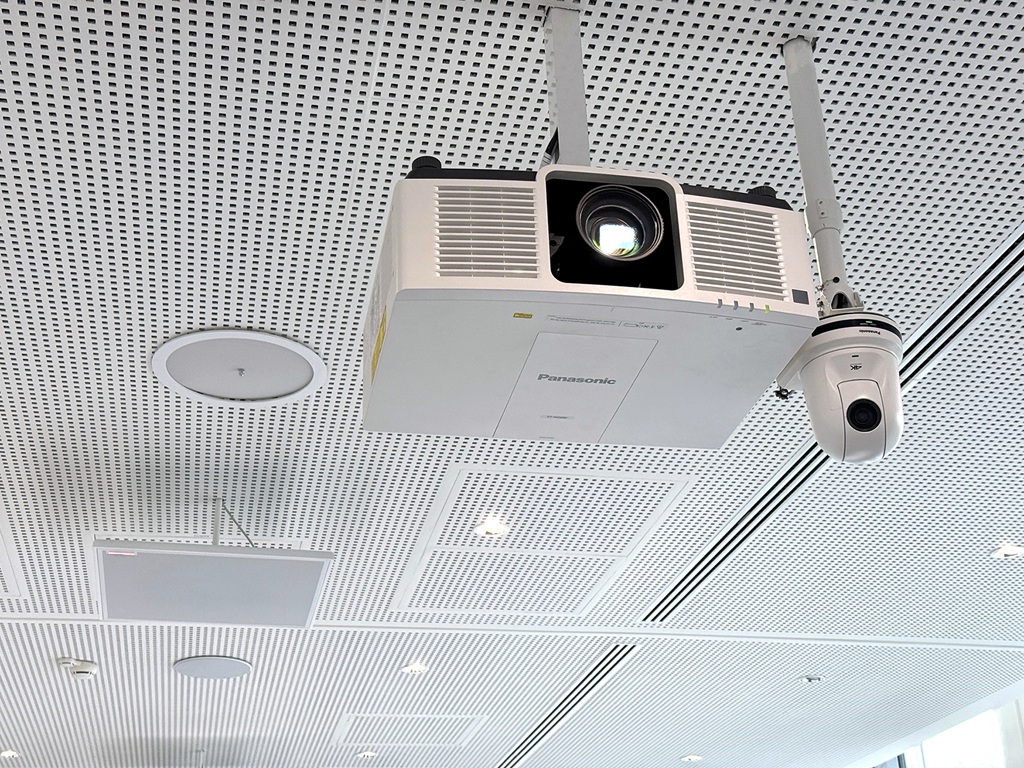

Für eine professionelle Video-Erfassung sind Panasonic PTZ-Kameras installiert, die sowohl den Präsentations- als auch den Zuschauerbereich erfassen. Die Steuerung erfolgt über das fest eingebaute 8,7-Zoll-Mediensteuerungsdisplay TS-902 von Crestron. Ein integrierter Kamera-Mixer ermöglicht das Umschalten zwischen den zwei PTZ-Kameras sowie die Erstellung von Bild-in-Bild-Darstellungen.
Für Veranstaltungen stehen ein Schwanenhalsmikrofon am Rednerpult sowie bis zu vier UHF-Mikrofone zur Verfügung. Zwei Shure MXA920 Deckenarray-Mikrofone erfassen die Diskussionen zwischen Publikum und online zugeschalteten Teilnehmenden.
Die Raumbeschallung erfolgt über ein mehrteiliges Lautsprechersystem, bestehend aus Fohhn-Frontlautsprechern, zwei Delay-Lautsprechern, einem Center-Lautsprecher und einem Decken-Subwoofer. Eine Dante-Audioeinbindung ermöglicht die Nutzung externer Mischpulte und Mikrofone. Die XLR- und Dante-Anschlüsse sind über einen Bodentank im hinteren Bereich des Raumes erreichbar.

Der große Besprechungsraum im Erdgeschoss ist mit einem 86-Zoll-Touchdisplay von NEC ausgestattet. Aufgrund der Raumtiefe von etwa zehn Metern wurde ein Deckenarray-Mikrofon (MXA920) von Shure installiert, um eine optimale Audioerfassung zu gewährleisten. Eine AVer CAM550 Dual-Lens-PTZ-Kamera mit KI-gesteuertem Autoframing sorgt für hochqualitative Videokonferenzen.
Die Steuerung der Raumtechnik läuft über das 8,7-Zoll-Mediensteuerungsdisplay TS-902 von Crestron. Die Signalübertragung erfolgt entweder drahtgebunden über zwei HDMI-Anschlüsse oder kabellos via Barco ClickShare. Für die Stromversorgung stehen Schuko-Steckdosen sowie USB-A/C-Schnittstellen zur Verfügung.
Im gesamten Erdgeschoss wurde ein Crestron NVX AVoIP-System implementiert, das eine flexible Übertragung von Präsentationen und Veranstaltungen zwischen den verschiedenen Räumen ermöglicht. So können Inhalte aus dem großen Konferenzraum gezielt ins Foyer oder in den Besprechungsraum übertragen werden. Ein passwortgeschützter Admin-Bereich stellt sicher, dass eine versehentliche Übertragung in belegte Räume vermieden wird.
Das zentrale Audio-Routing sowie die Lautsprecherausspielung erfolgen über Q-SYS-Komponenten. Zudem können über die Epiphan Pearl 2 Einheit Veranstaltungen mit Bild und Ton aufgezeichnet und für spätere Nutzung archiviert werden. Im Foyer wurde ein 43-Zoll-Display für Visualisierungen sowie eine Bose-Deckenbeschallung für Hintergrundmusik installiert.

Flexible Besprechungsräume im Obergeschoss
Im 2. Obergeschoss gibt es vier kompakte Besprechungsräume, die speziell für Videokonferenzen mit dem eigenen Laptop konzipiert sind. Drei dieser Räume sind mit 75-Zoll-Displays von NEC ausgestattet, während der vierte Raum über ein 75-Zoll-In-Glass-Touchdisplay verfügt. Die Übertragung von Bild und Ton erfolgt über HDMI- und USB-Verbindungen.
Jeder Raum verfügt über eine Crestron UC-SB1-CAM Videosoundbar, die Mikrofone, Lautsprecher und eine intelligente Kamera integriert. Diese Technologie ermöglicht eine optimale Darstellung aller Teilnehmenden während der Videokonferenz. Die Videoübertragung erfolgt mittels Crestron HD-EXT-USB-2000-C Transmitter/Receiver-Einheiten, während USB-Signale über ein Crestron USB-Extender-Kit laufen. Die Anschlüsse für HDMI und USB-A sind in Tischanschlussfelder mit ausziehbaren Kabeln integriert.
Über ein 7-Zoll-Tisch-Bedientouchdisplay (TS-770-B-S) werden das Display und die Beleuchtung gesteuert, wobei die Beleuchtung mit der zentralen KNX-Schnittstelle im Technikraum vernetzt ist. Zur Raumorganisation wurden vor den jeweiligen Türen 7-Zoll-Raumbuchungsdisplays (TSS-770-B-S) installiert, die über PoE+ mit Strom versorgt werden.
Mit der Implementierung hochmoderner Medientechnik hat MCI die Besprechungs- und Konferenzräume in der ZAL-Erweiterung zukunftssicher ausgestattet und die Voraussetzungen für eine innovative und effiziente Zusammenarbeit geschaffen.
